Bagaimana cara memastikan keselarasan rel pemandu linier selama pemasangan?

Memastikan keselarasan pemandu linier yang tepat selama pemasangan sangat penting untuk kinerja optimal dan umur panjang mesin apa pun yang mengandalkan komponen-komponen ini. Sebagai pemasok panduan linier yang memiliki reputasi baik, kami memahami pentingnya proses ini dan berkomitmen untuk memberikan pengetahuan dan dukungan yang dibutuhkan pelanggan kami untuk mencapai penyelarasan yang akurat. Dalam postingan blog ini, kita akan mengeksplorasi langkah-langkah utama dan praktik terbaik untuk memastikan keselarasan panduan linier selama instalasi.

Memahami Pentingnya Keselarasan

Sebelum mempelajari proses instalasi, penting untuk memahami mengapa penyelarasan sangat penting. Panduan linier dirancang untuk memberikan gerakan linier yang halus dan presisi, memungkinkan mesin beroperasi dengan akurasi dan efisiensi tinggi. Pemandu linier yang tidak sejajar dapat menyebabkan berbagai masalah, termasuk peningkatan gesekan, keausan dini, berkurangnya kapasitas beban, dan penurunan kinerja secara keseluruhan. Dengan memastikan keselarasan yang tepat, Anda dapat meminimalkan masalah ini dan memperpanjang umur panduan linier Anda.

Persiapan Pra-Instalasi

Langkah pertama dalam memastikan keselarasan pemandu linier adalah menyiapkan permukaan pemasangan. Permukaan harus bersih, rata, dan bebas dari kotoran atau kontaminan yang dapat mempengaruhi kesejajaran. Gunakan alat pengukur presisi, seperti penggaris atau sistem penyelarasan laser, untuk memeriksa kerataan permukaan. Jika perlu, gunakan mesin penggilingan atau penggiling untuk memperbaiki segala penyimpangan.

Selanjutnya, periksa dengan cermat pemandu linier dan komponennya apakah ada kerusakan atau cacat. Periksa kelurusan rel dan blok geser untuk kelancaran pengoperasian. Jika ditemukan masalah, ganti komponen yang rusak sebelum melanjutkan instalasi.

Proses Instalasi

Setelah permukaan pemasangan disiapkan dan pemandu linier diperiksa, sekarang saatnya memulai proses pemasangan. Ikuti langkah-langkah berikut untuk memastikan keselarasan yang tepat:

Pasang Rel:Mulailah dengan memasang rel pemandu linier ke permukaan pemasangan menggunakan baut atau sekrup yang sesuai. Pastikan rel terpasang erat dan sejajar satu sama lain. Gunakan penggaris atau sistem penyelarasan laser untuk memeriksa keselarasan rel. Jika perlu, sesuaikan posisi rel hingga sejajar sempurna.
Pasang Blok Slide:Setelah rel dipasang, pasang balok geser ke rel. Pastikan balok geser terpasang dengan benar pada rel dan dapat bergerak bebas di sepanjang rel. Gunakan kunci torsi untuk mengencangkan baut atau sekrup yang menahan blok geser ke rel.
Periksa Keselarasan:Setelah blok geser dipasang, gunakan alat pengukur presisi untuk memeriksa kesejajaran pemandu linier. Ukur jarak antara balok geser di beberapa titik sepanjang rel untuk memastikan sejajar. Jika penyelarasan tidak aktif, sesuaikan posisi blok geser atau rel hingga penyelarasan yang diinginkan tercapai.
Uji Gerakannya:Setelah kesejajaran diperiksa dan disetel, uji pergerakan pemandu linier. Gerakkan balok geser maju mundur sepanjang rel untuk memastikan balok bergerak dengan lancar dan tanpa ikatan apa pun. Jika ditemukan masalah, penyesuaian lebih lanjut mungkin diperlukan.

Praktik Terbaik untuk Penyelarasan

Selain mengikuti proses pemasangan yang diuraikan di atas, ada beberapa praktik terbaik yang dapat membantu memastikan keselarasan panduan linier:

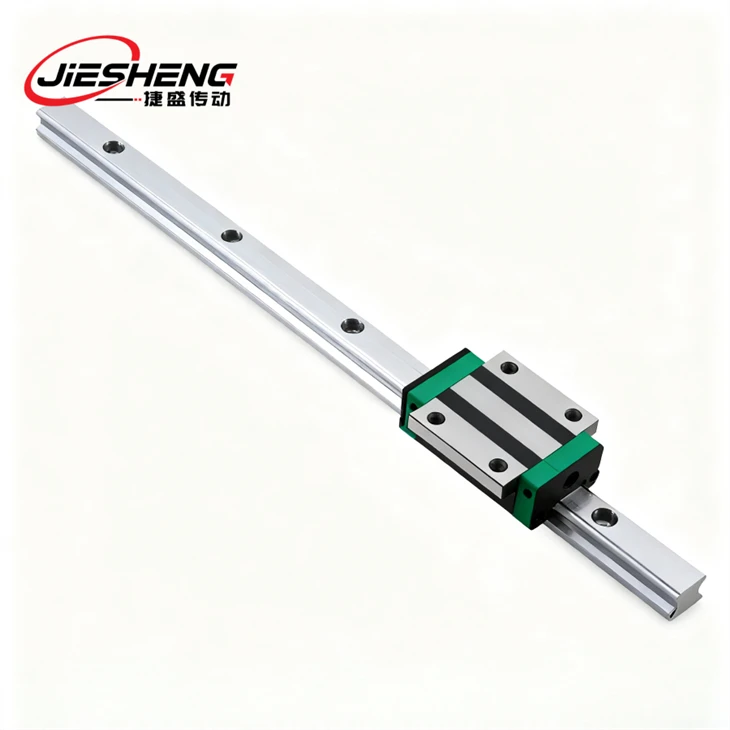

Gunakan Komponen Berkualitas Tinggi:Berinvestasilah pada pemandu dan komponen linier berkualitas tinggi untuk memastikan kinerja dan keselarasan yang optimal.Rel Linier Presisi Tinggidirancang untuk memberikan gerakan linier yang akurat dan andal, mengurangi risiko ketidaksejajaran.
Ikuti Instruksi Pabrikan:Selalu ikuti instruksi pabrik saat memasang pemandu linier. Petunjuk ini akan memberikan pedoman khusus untuk pemasangan, penyelarasan, dan pemeliharaan, memastikan bahwa pemandu linier dipasang dengan benar dan beroperasi dengan baik.
Gunakan Alat Ukur Presisi:Gunakan alat pengukur presisi, seperti penggaris, sistem penyelarasan laser, atau indikator dial, untuk memeriksa kesejajaran pemandu linier. Alat-alat ini dapat memberikan pengukuran yang akurat dan membantu mengidentifikasi masalah keselarasan.
Lakukan Perawatan Reguler:Perawatan rutin sangat penting untuk memastikan keselarasan dan kinerja pemandu linier. Bersihkan pemandu linier secara teratur untuk menghilangkan kotoran atau kontaminan yang dapat mempengaruhi kesejajaran. Lumasi pemandu linier seperti yang direkomendasikan oleh pabrikan untuk mengurangi gesekan dan keausan.

Memecahkan Masalah Penyelarasan

Meskipun mengikuti praktik terbaik dan proses instalasi, masalah penyelarasan mungkin masih terjadi. Berikut adalah beberapa masalah penyelarasan yang umum dan cara memecahkannya:

Keausan Tidak Merata:Jika pemandu linier mengalami keausan yang tidak rata, ini mungkin merupakan tanda ketidaksejajaran. Periksa kesejajaran pemandu linier menggunakan alat pengukur presisi dan lakukan penyesuaian yang diperlukan.
Mengikat atau Menempel:Jika blok geser tersangkut atau lengket, hal ini mungkin disebabkan oleh ketidaksejajaran atau kurangnya pelumasan. Periksa keselarasan pemandu linier dan lumasi blok geser seperti yang direkomendasikan oleh pabrikan.
Kebisingan atau Getaran:Jika pemandu linier mengeluarkan bunyi atau bergetar, ini mungkin merupakan tanda ketidaksejajaran atau komponen rusak. Periksa kesejajaran pemandu linier dan periksa komponen apakah ada kerusakan. Ganti komponen yang rusak bila perlu.

Kesimpulan

Memastikan keselarasan pemandu linier selama pemasangan sangat penting untuk kinerja optimal dan umur panjang mesin apa pun yang mengandalkan komponen ini. Dengan mengikuti langkah-langkah utama dan praktik terbaik yang diuraikan dalam postingan blog ini, Anda dapat memastikan bahwa panduan linier Anda dipasang dengan benar dan disejajarkan dengan benar. Jika Anda memiliki pertanyaan atau memerlukan bantuan lebih lanjut dengan pemasangan atau penyelarasan panduan linier, silakanHubungi kamiuntuk informasi lebih lanjut. Kami di sini untuk membantu Anda mencapai kinerja terbaik dari panduan linier Anda.
