SBR Support Rail, sebagai komponen panduan linier ekonomis yang biasa digunakan dalam bidang otomatisasi industri, dibandingkan dengan jenis rel pendukung lainnya (seperti panduan bola, panduan persegi, panduan geser presisi, dll.), Keunikannya tercermin dalam desain struktural, fokus kinerja yang berlaku, dan adaptabilitas yang lebih tinggi, terutama dalam hal -hal yang luar biasa, yang tidak dapat diselesaikan, yang luar biasa, adalah hal yang luar biasa. Blok geser "Struktur Minimalis SBR Support Rail Core Struktur adalah poros silindris (panduan) + blok geser split. Terutama dalam keseimbangan "hemat biaya - kepraktisan - adaptasi", perbedaan spesifiknya adalah sebagai berikut:
Desain Struktur: Konstruksi Minimalis "Poros Silindris + Slider"

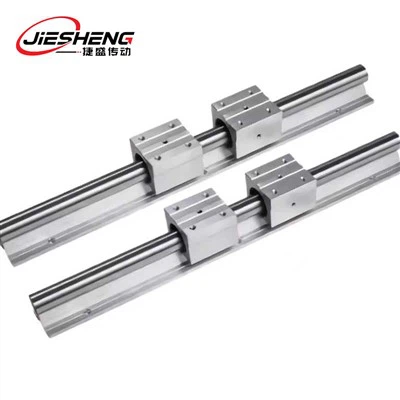

Struktur inti Rail Support SBR adalah poros optik silindris (Guideway) + slider split, yang secara signifikan berbeda dari struktur rel lainnya:
Bandingkan dengan Ball Guide (misalnya seri HGR):Ball Guide mengandalkan bola yang bersirkulasi di dalam slider untuk dihubungi dengan Rail Raceway, yang merupakan struktur yang rumit (termasuk pengembalian, tutupan debu, dll.); Sementara slider rel SBR bersentuhan langsung dengan poros silinder melalui dinding bagian dalam lengan tembaga atau rekayasa bushing plastik, tanpa komponen bergulir yang rumit, jumlah bagian berkurang lebih dari 60%, dan perakitan tidak perlu mengkalibrasi celah bola, yang memiliki tingkat kegagalan yang jauh lebih rendah (rata -rata kegagalan 15% lebih tinggi daripada itu. (Diukur rata-rata waktu bebas masalah adalah 15% lebih tinggi dari panduan bola).
Perbandingan panduan geser persegi (seperti seri TBR):Panduan persegi adalah "Slider Penampang + Slider Plane", perlu memproses kedua sisi permukaan penuntun, sedangkan poros silinder SBR hanya perlu mengontrol keakuratan diameter luar (toleransi kurang dari atau sama dengan F7), kesulitan pemrosesan dikurangi sebesar 40%, dan biaya pembuatannya dikurangi (harga spesifikasi yang sama sekitar 1/2/2 .2.
Keuntungan Unik:Kesenjangan antara slider dan poros dapat disesuaikan melalui "set fine-tuning sekrup" (bagian dari lubang penyesuaian desain sisi slider slider), instalasi dapat dikoreksi tanpa perlu alat profesional untuk sedikit kesalahan paralelisme (± 0,1mm / m atau kurang), lebih fleksibel daripada pemasangan kekakuan "wajib yang lebih fleksibel.
Kedua, karakteristik kinerja: "cukup baik" yang berorientasi pada pragmatisme
Parameter kinerja kereta api SBR bukanlah mengejar yang terbaik, tetapi untuk "memenuhi beban cahaya, skenario berkecepatan rendah dan menengah" sebagai inti, pembentukan keunggulan yang berbeda:
Karakteristik gesekan: gesekan gesekan "Controllability"
Compared with the ball guide (rolling friction, coefficient 0.001-0.003), the sliding friction coefficient of the SBR is higher (0.05-0.1), but the victory in the "static and dynamic friction coefficient difference" (<=0.02), at low speeds, in the low speeds, in the low speeds, in the low speeds, in the low speeds, in the low speeds, in the low Kecepatan . 0.02), dalam gerakan bolak-balik berkecepatan rendah (seperti mesin pengemasan mekanisme mendorong, kecepatan kurang dari atau sama dengan 0,5m/s), tidak akan ada panduan bola "fenomena stick-slip" (karena rilis tiba-tiba gesekan statis yang disebabkan oleh gagap), berjalan lebih lancar.
Dibandingkan dengan panduan geser biasa (seperti panduan besi cor, koefisien gesekan 0,1-0,3), slide SBR yang dilapisi dengan bushing tembaga tahan aus (seperti zcusn10pb1) atau pelapisan ptfe, dapat mengurangi koefisien gesekan sebesar 50%, dan keausan hanya 1/3 dari zat besi cor (100km wear sekitar 0,2%.
Akurasi dan Muat: Cocok untuk skenario "non-presisi"
Kelurusan:Kelurusan rel SBR biasanya 0,1-0.2mm/1000mm, yang lebih rendah dari panduan bola (0,01-0.05mm/1000mm), tetapi cukup untuk memenuhi persyaratan mesin kemasan makanan (memungkinkan kesalahan penentuan posisi ± 0,5mm), saluran pengangkutan kecil (kurang dari atau sama dengan kesalahan sinkronisasi 1MM). Kesalahan sinkronisasi kurang dari atau sama dengan 1mm) dan skenario lainnya, tanpa perlu membayar biaya kelebihan presisi.
Kapasitas muatan:Beban dinamis Rel SBR16 tunggal sekitar 1.200N, meskipun kurang dari panduan bola (HGR15 sekitar 2000N), tetapi dalam skenario beban cahaya (seperti lini perakitan produk 3C, beban kurang dari atau sama dengan 50kg) benar -benar cukup, dan slider dan poros dari desain kontak permukaan (area kontak adalah 3 kali lebih besar dari ball), dampak slider dan poros dari desain kontak permukaan (area kontak adalah 3 kali lebih besar dari ball), dampak slider.
Perawatan dan Biaya: ramah "kasar dan jatuh"
Tidak perlu pelumasan yang kompleks: Sementara panduan bola memerlukan pengisian ulang minyak khusus secara teratur (jika tidak, bola rentan untuk dipakai), bushing kuningan dari trek SBR kompatibel dengan minyak umum (misalnya no . 32 Operasi mekanik), dengan pengisian interval hingga 300 jam (dua kali lebih lama untuk panduan ball), dan dikurangi dengan casing hingga 300 jam (dua kali lebih lama untuk panduan ball), dan dikurangi. Biaya perbaikan rendah: Jika rel SBR tidak diisi dengan minyak, tidak akan mudah untuk macet.
Biaya perbaikan rendah:Jika permukaan rel SBR tergores, dapat diampelas dan terus digunakan (ketika persyaratan presisi rendah); Sementara panduan bola tergores dan perlu diganti secara keseluruhan, dan biaya pemeliharaan adalah 5-10 kali SBR.
Skenario: "Biaya Rendah + Toleransi Kesalahan Tinggi" bidang spesifik
Keunikan cara pemandu gerak linier SBR membuatnya tak tergantikan dalam skenario berikut, yang sulit diadaptasi oleh rel lain:
Debu / kelembaban dan lingkungan keras lainnya
Kesenjangan pengembalian panduan bola mudah untuk masuk ke dalam debu, menghasilkan stagnasi bola; Sementara slider dan poros trek SBR sangat pas, celah pas hanya 0,01-0,03mm, debu tidak mudah untuk menyerang, dan bushing tembaga tahan terhadap kelembaban (tidak ada risiko karat dan korosi), yang cocok untuk mesin pengerjaan kayu, saluran pemrosesan makanan (lingkungan tepung / kelembaban) dan skenario lainnya.
Mosi bolak-balik frekuensi tinggi-stroke
Seperti mesin umpan otomatis (stroke 50-200mm, 30 kali per menit. Reciprocation), gesekan geser SBR tanpa "dampak siklik bola", kebisingan berjalan kurang dari atau sama dengan 60dB (lebih rendah dari panduan bola beban yang sama 10dB), dan lengan tembaga "pelumasan diri" dapat mengurangi keausan dan sobekan pada saat memulai dan berhenti.
Transformasi otomatisasi berbiaya rendah
Dalam peningkatan peralatan tradisional (seperti mesin peninju manual ke pemberian makan otomatis), harga per meter rel SBR hanya 1/3 dari panduan bola (misalnya SBR16 adalah sekitar $ 50/m, HGR15 adalah sekitar $ 150/m), dan tidak perlu proses pemasangan kembali poros (menggunakan lubang bundar asli.
Empat. Ringkasan perbedaan inti dengan trek lain
| Bandingkan Dimensi | Rel profil linier sbr | Ball Guides (misalnya HGR) | Rel geser persegi (misalnya TBR) |
| Kompleksitas struktural | Minimalis (Silindris Shaft + Slider Slider Tembaga) | Kompleks (Raceway + Ball + Returner) | Sedang (rel persegi panjang + slider datar) |
| Koefisien gesekan | 0,05-0.1 (gesekan geser) | 0,001-0.003 (gesekan bergulir) | 0.1-0.3 (gesekan geser) |
| Akurasi kelurusan | 0.1-0.2mm/1000mm | 0.01-0.05mm/1000mm | 0,05-0.1mm/1000mm |
| Biaya per meter (referensi) | 50-80 RMB | 150-200 RMB | 80-120 RMB |
| Kemampuan anti-polusi | Kuat (celah kecil, tidak ada yang kembali) | Lemah (mudah masuk debu) | Sedang (permukaan datar rentan terhadap pengotoran) |
| Beban yang berlaku | Beban ringan (kurang dari atau sama dengan 50kg) | Beban sedang dan berat (kurang dari atau sama dengan 200kg) | Beban sedang (kurang dari atau sama dengan 100kg) |
Ringkasan: Nilai unik SBR terletak pada "kebutuhan non-presisi yang tepat"
Logika desain rel linier presisi SBR bukan untuk mengejar "kinerja tinggi", tetapi untuk mengisi celah permintaan "beban ringan, presisi rendah, lingkungan yang keras" melalui struktur minimalis, biaya rendah, dan kemampuan beradaptasi lingkungan yang kuat. Rel linier presisi SBR tidak dirancang untuk "kinerja tinggi", melainkan untuk struktur minimalis, biaya rendah, dan kemampuan beradaptasi lingkungan yang kuat, yang mengisi celah permintaan "beban ringan, presisi rendah, dan lingkungan yang keras". Itu tidak bersaing dengan panduan bola untuk presisi, atau dengan panduan persegi untuk kekakuan, tetapi dalam pragmatisme "cukup baik" dari penentuan posisi pembentukan keuntungan yang tak tergantikan-terutama untuk anggaran terbatas, kondisi kerja yang kompleks dari peralatan kecil dan menengah, karakteristik linear precision sbr "dengan biaya rendah.
